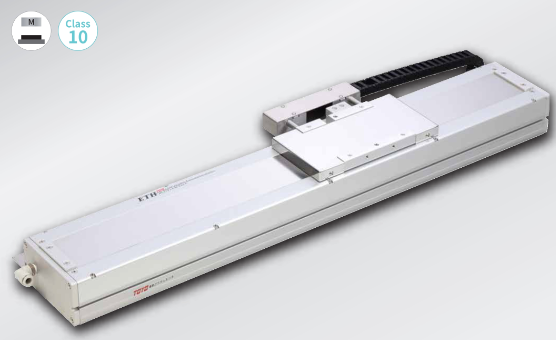

該直線電機由磁板(定子)、線圈(線圈滑板)、磁極區域檢測單元(增量編碼器安裝)、磁板表面的鋼罩、光學尺構成。

 其運行原理是利用交流電流在磁場中運行，所以控制區域。永磁體:作為光學尺的區域反饋元件。

 是因?yàn)榫€圈的運行(或板塊的運行)是利用磁場和電流線圈在磁場中的相互影響而實現的。所以，磁通的大小與電機驅動和區域定位精度有較大的影響。所以，直線電機的安裝精度在較大因素上取決于了電機的特點。

 安裝直線電機的具體步驟以下:

 1、機床機械安裝底座表面的平整度和直線度檢測。

 2、磁定子墊片表面直線度試驗。

 3、吸塵器清潔機床的安裝面和夾板表面。

 4、預裝磁鐵定子。

 5、檢測直線電機的安裝方向。計算工作臺與線圈兩者所需墊片的厚度，并對墊片進行修補。

 6、磁板間氣隙的調整，安裝磁板時，應需注意磁板的極性，并調整磁板間的氣隙。至此，磁定子安裝和精密檢測完成。在安裝線圈滑板前，要在安裝磁定子前將其拆卸。

 7、將線圈滑板墊片安裝在工作臺上后，檢測墊片的直線度。

 8、線圈滑板墊片與線圈滑板固定。

 9、將線圈滑板墊片與線圈滑板與工作臺固定牢固。并檢測線圈表面的直線度。

 10、拆卸預安裝在工作臺上的磁板，為工作臺上的安裝做準備。

 在這個過程中，要需注意的是，在安裝線圈滑板時，已經安裝好的磁板要用紙板或其他非磁性材料覆蓋，避免發生危險。
